1 – Vistazo del mercado HD y del posicionamiento de Canopus

Ha habido un rápido incremento en el uso de contenido de Alta Definición (HD), conducido por factores tales como la tendencia hacia la transmisión digital y el establecimiento  de modelos de negocios para reutilización de contenidos. Esto tiene que conducir a un crecimiento en la demanda de sistemas de edición no lineal (ENL) de HD con un excelente costo-rendimiento.

Canopus a producido una solución que provee una suave transición desde el Standard definition (SD) al HD y es el primero en el mundo en ofrecer soporte en tiempo real de múltiples formatos para DV, HDV, SD y HD. La solución también soporta la edición de archivos P2 MXF y XDCAM MXF en la misma línea de tiempo. Los formatos P2 MXF y XDCAM MXF se ven como los medios de la próxima generación.

Los sistemas de edición HD de Canopus también incorpora el “Codec por software HQ de Canopus” el cual fue desarrollado independientemente por Canopus. La tecnología de compresión altamente avanzada implementada en este codec permite que el tamaño de los archivos de datos se reduzca lo cual no solo mejora la facilidad con la cual  la edición en tiempo real puede ser presentada pero también contribuye a bajar el costo del sistema y una mas flexible escalabilidad tales como en configuraciones de red.
Como resultado, se proveen soluciones que se optimizan para el flujo de trabajo preferido del cliente.


2 – Ventajas de la compresión

Claramente, usted puede utilizar “datos sin compresión” si lo desea para asegurarse absolutamente que no tendrá perdida en la calidad de la imagen. De cualquier manera, el utilizar “datos sin compresión” tiene como resultado enormes volúmenes de información que aun utilizando las últimas estaciones de trabajo de alto rendimiento con discos rígidos de alta velocidad / alta capacidad, no es realmente práctico, por que son inadecuados para la edición en tiempo real y necesitan de hacer render.

Considerando la inversión promedio por del cliente en sus equipos de edición, el uso de información sin compresión requeriría una cantidad extremadamente grande de capacidad de almacenamiento.

Esto requeriría  de la instalación de múltiples discos rígidos de alta velocidad y alta capacidad, y la configuración de sistemas RAID o similares, conduciendo a un significativo incremento en el costo de la inversión. El tamaño de la información sin compresión  también afecta a la “velocidad” del sistema y hace que editar en tiempo real sea difícil de poner en práctica.

Este problema de velocidad causado por la gran cantidad de información también seria un obstáculo para las operaciones basadas en red, y en un flujo de red que utiliza información sin compresión seria impractico por un gran número de razones que incluyen el costo y la velocidad.

3 – Ventajas del Codec por Software

La compresión puede ser realizada tanto en software como en hardware. El “Canopus HQ software codec” es un codec por software propietario de Canopus y presenta las siguientes ventajas.

A – Sistemas escalables flexiblemente pueden ser configurados.

Como la operación no depende del hardware, las funciones pueden ser extendidas o agregadas fácilmente. Sistemas de edición de video basados en red tienen que soportar incluso mas formatos que en pasado, incluyendo nuevos formatos. Un codec por software puede ser actualizado rápidamente para dar soporte a nuevos formatos y esto da la oportunidad de reutiliza el contenido.

B - Expansión en conjunto con mejoras en la plataforma.

En este ambiente, utilizar un codec por software significa que mejoras, tales como incrementar el numero de capas que pueden ser reproducidas simultáneamente o la presentación de procesos en tiempo real  tales como composición, transiciones o filtros, se puedan agregar al mejorar el rendimiento del procesamiento de la CPU.

4 – La tecnología de tasa de datos variable entrega una alta calidad de imagen

El “Codec por software Canopus HQ” ajusta la tasa de compresión dinámicamente dependiendo de la imagen y entrega una alta calidad de imagen comparable o mejor que la de HDCAM o DVCPRO HD.

La reproducción de detalles puede perderse en imágenes particularmente complejas para medios como la cinta donde la tasa de datos esta fijada por el formato, pero este problema no ocurre si es usada una tasa de datos variable. De cualquier manera, para prevenir que la tasa de datos se vuelva demasiado grande, ahora es posible setear un limite máximo de tasa de datos.

La tecnología de tasa de datos variable que permite que el tamaño de la información sea reducida mientras mantiene la calidad de imagen tiene beneficios significantes para los sistemas de edición no lineal.

El rol del Pre-Filtro
Ambos, HDCAM y DVCPRO HD, utilizan un pre-filtro para comprimir 1.920 pixels horizontales en 1.440 (HDCAM) o 1.280 (DVCPRO HD). Aunque otros sistemas de edición no lineal típicamente también utilizan un pre-filtro similar, hay una diferencia significativa en la calidad de la imagen dependiendo sobre si es implementada en hardware o software.
Porque esto no es posible con el actual rendimiento del CPU el utilizar un software de pre-filtro con características ideales en tiempo real, es necesario darle la prioridad a expensa de las características y esto causa un deterioro en la calidad de la imagen.
EDIUS HD es la implementación en hardware de un pre-filtro que esta basado en l larga experiencia de Canopus en tecnología de codecs y hardware y provee un nivel ideal de características al nivel de un deck HD.

5 – Soporte de resolución completa HD a 1.920 x 1.080

El codec por software Canopus HQ también soporta la resolución máxima en HD de 1.920 x 1.080. Comprimiendo en la resolución máxima en HD sin utilizar un pre-filtro para bajar la calidad de la señal, el codec es capaz de preservar las características de frecuencia del original casi perfectamente. Además, porque la compresión es realizada eficientemente utilizando una tasa de datos variable, el volumen de información puede ser reducido a aproximadamente (1/5) del original.

El codec por software Canopus HQ es también ideal para HDCAM-SR VTR, HD-D5 VTR, y flujos de datos similares en aplicaciones que requieren alta calidad tales como producción CM y grabaciones de estudio.

6 – Soporte de canal Alpha

El codec por software Canopus HQ puede realizar compresión con alta calidad de imagen mientras mantiene el canal Alpha.
Hasta ahora, trabajar con archivos que incorporaban un canal Alpha típicamente significaba utilizar formatos como secuencias de imágenes sin compresión o un archivo AVI sin compresión, resultando en archivos que son muy grandes y molestos.

Usar el codec por software Canopus HQ no solo permite el tamaño de la información de video con un canal Alpha asociado significantemente reducido, sino que también provee un rendimiento en la reproducción mucho mejor durante la edición.

Como el codec por software Canopus HQ también soporta VFW (Video for Windows), este puede ser seleccionado como codec de compresión en muchos software’s 3D, animación y paquetes de software de composición, y esto les da la oportunidad de hacer mejoras considerables en flujos de trabajado que son actualmente forzados a usar como información sin compresión.

7 – Calidad de Imagen y capacidad de Decks HD, y codec por software Canopus HQ

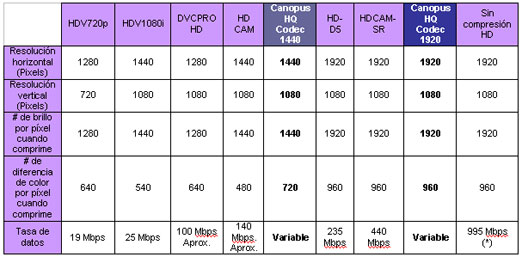

La siguiente tabla lista el pre-filtrado, tasa de datos y otros parámetros que influyen en la calidad de la imagen.

Comparativa de compresión por píxel para cada tipo de codec.

(*) La información original HD es para YCbCr 4:2:2, 8 bit, y a 30fps.

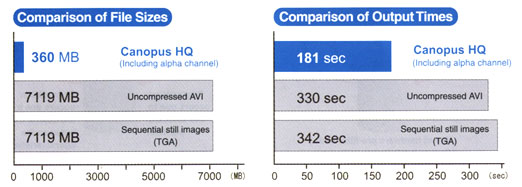

Ventajas del soporte del canal Alpha

Comparado con un archivo AVI sin compresión, la información de muestra es convertida a un archivo con un tamaño de 1/20 del archivo sin compresión (Teniendo en cuenta que se esta utilizando una tasa de datos variable [VBR], el tamaño del archivo varia dependiendo del contenido), sin ninguna perdida en la calidad. Como el tamaño del archivo es mas chico, el tiempo requerido para las operaciones tales como copia o escritura de datos al disco rígido después de hacer render será obviamente mas corto, y esto le permite hacer cosas que en el pasado no eran practicas, como entregar archivos en un DVD-R o realizar copias de seguridad. También se reduce el volumen del trafico cuando se esta operando en una red, haciendo posible flujos de trabajo que evitaba usar en el pasado debido al gran tamaño de los archivos “sin compresión”. Ofreciendo una productividad mejorada y un menor costo de producción mientras mantiene una alta calidad, el codec por software Canopus HQ es una pieza excepcional de tecnología que es esencial en sistemas de edición no lineal HD que manejan grandes volúmenes de información.

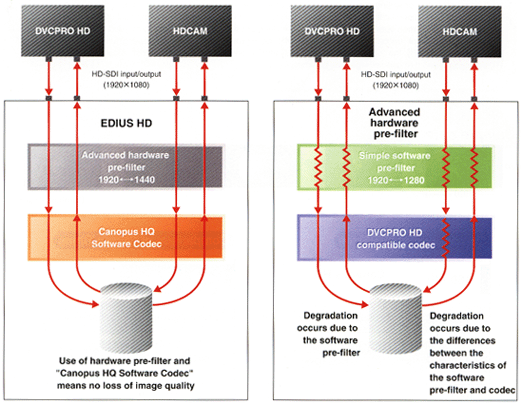

8 – Comparativa de sistemas de edición no lineal que utilizan el codec por software Canopus HQ y otros codecs por software

Cuando las imágenes son capturadas en HDCAM vía HD-SDI utilizando un sistema de edición no lineal creado por otro fabricante que utiliza un codec compatible con DVCPRO HD, el volumen efectivo de información para la compresión en DVCAM cae desde 1.440 al nivel equivalente para brillo de DVCPRO HD (1.280).

Cuando se capturan imágenes en DVCPRO HD en un sistema de edición no lineal de otro fabricante que utiliza un codec compatible con HDCAM, en la otra mano, la diferencia de color original (640)  es reducida al nivel equivalente de HDCAM (480) resultando en la perdida de información y degradación de la calidad de imagen en la conversión de señal entre los dos formatos. Canopus ha desarrollado un pre-filtro por hardware con un rendimiento equivalente a las VTR y los incorpora a sus sistemas. Como otros fabricantes de sistemas de edición no lineal, no son posibles mantener la misma calidad de imagen como el original en su etapa, no solo para una fuerte HDCAM, sino que también para una fuente DVCPRO HD.

El codec por software Canopus HQ, sin embargo, tiene características superiores a DVCPRO HD y HDCAM, y aun asi la calidad original de la imagen puede ser preservada cualquiera de esas fuentes sea utilizada.

Aplicación del formato HDV

El HDV Standard utiliza una compresión MPEG-2 i-frame (GOP largo) y mientras este tiene la ventaja de reducir el volumen de información, esto significa que múltiples cuadros necesitan ser descomprimidos cuando se esta editando lo que hace que sea un formato difícil de manipular en tiempo real para los sistemas de edición no lineal.

Este problema ha sido resuelto por la función de “Captura HQ”  la cual transcodifica en formato de video HDV en tiempo real usando el codec por software Canopus HQ  guardándolo en el disco rígido.

El codec por software Canopus HQ mantiene un nivel de calidad mas grande que los formatos broadcast HD como el HDCAM, y puede ser utilizado para manejar video HD desde una fuente HD-SDI y video HDV desde una fuente IEEE1394 en el mismo flujo de trabajo.

Codec por software Canopus HD

El codec por software Canopus HD es otro codec HD en tiempo real . El codec cumple con el estándar de DVCPRO HD SMPTE-370M (tipo i-frame, transmisión de 100Mbps, resolución 1280x1080i, sampleo de 4:2:2), tiene un nivel de calidad de imagen equivalente a DVCPRO HD, y su certificación como “codec compatible” por Matsushita AVC. Como este utiliza un bitrate fijo, el codec es conveniente para aplicaciones donde usted quiera prevenir variaciones en el volumen de información que afecte el tráfico en la red.
